बाह्य संमिश्र एकात्मिक बोर्ड

एक्सटीरियर कंपोझिट इंटिग्रेटेड बोर्ड म्हणजे काय

बाह्य संमिश्र एकात्मिक बोर्ड एक बहु-स्तर संरचनात्मक बाह्य भिंत पॅनेल आहे. सामान्य थर्मल इन्सुलेशन सजावटीच्या बोर्डांच्या तुलनेत, त्यात अतिरिक्त मजबुतीकरण स्तर आणि जलरोधक स्तर आहे.

यात विशेषत: चार स्तर असतात: बाह्य स्तर म्हणजे सजावटीचे पॅनेल (मुख्य बाजूचा प्रभाव आणि हवामान-प्रतिरोधक संरक्षण प्रदान करणे); दुसरा स्तर मजबुतीकरण स्तर आहे (अकार्बनिक राळ बोर्ड किंवा फायबरग्लास प्रबलित बोर्ड, प्रभाव प्रतिरोध आणि थर्मल तणाव फैलाव साठी जबाबदार); तिसरा स्तर इन्सुलेशन स्तर आहे (ईपीएस/एक्सपीएस/रॉक वूल, ऊर्जा-बचत इन्सुलेशनसाठी जबाबदार); खालचा थर म्हणजे बॅकिंग लेयर (ताण संतुलित, ओलावा-प्रूफ).

मल्टी-लेयर स्ट्रक्चर तापमान बदलांखाली चांगली मितीय स्थिरता प्रदान करते.

मल्टी-लेयर कंपोझिट स्ट्रक्चर फंक्शन ऍलोकेशन

बाह्य संमिश्र एकात्मिक बोर्डची बहु-स्तर रचना विविध कार्यांशी संबंधित आहे:

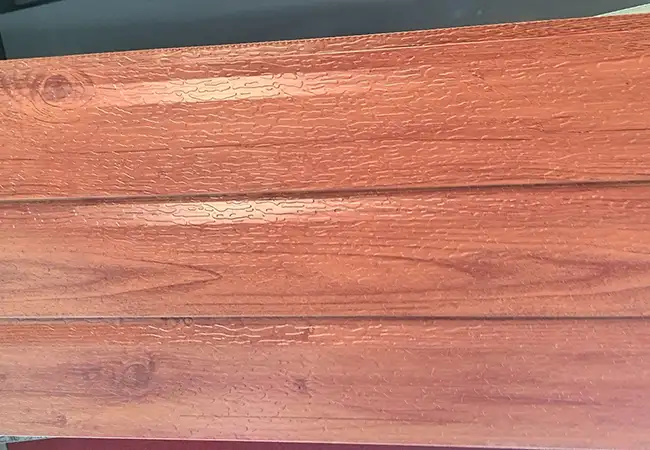

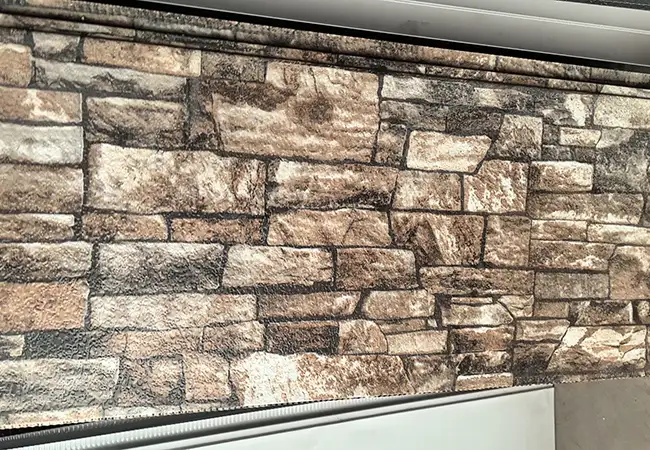

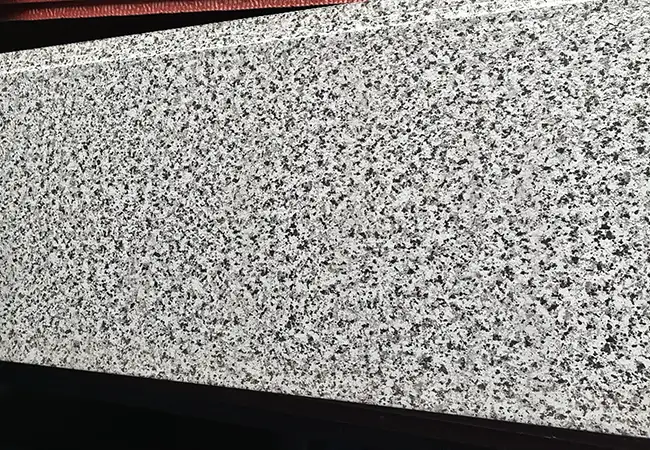

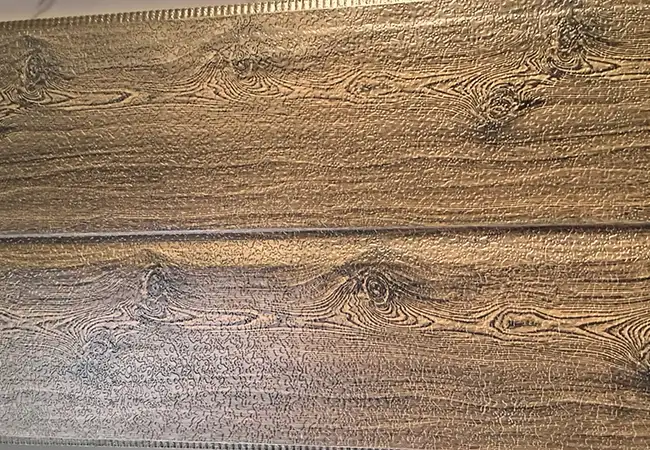

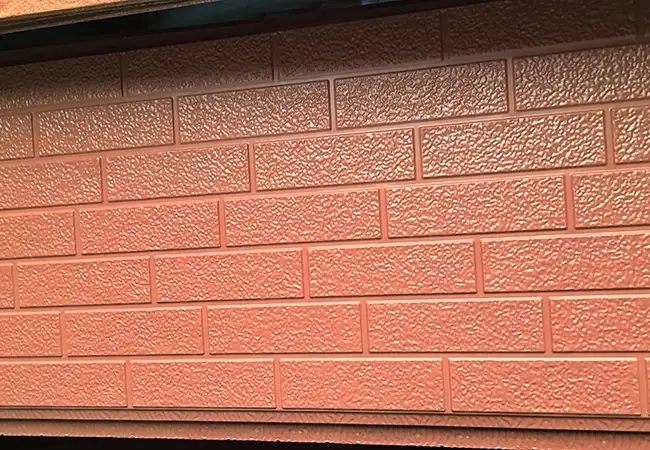

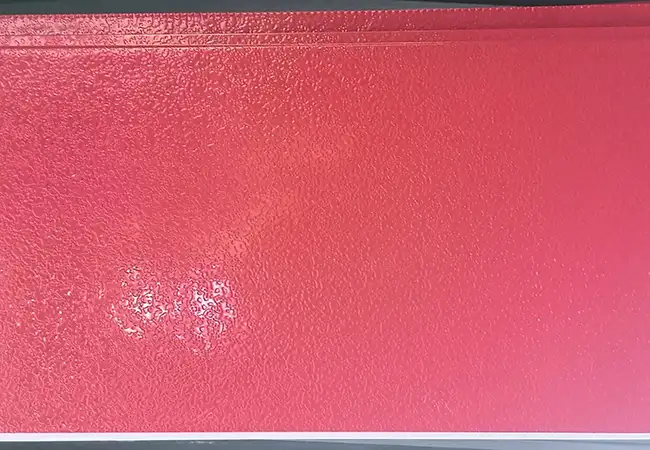

सजावटीचा थर(बाह्य स्तर 0.5 - 1.5 मिमी): इमारतीच्या देखाव्यासाठी जबाबदार. हवामानाचा प्रतिकार, अल्ट्राव्हायोलेट विरोधी आणि स्व-स्वच्छता कार्ये फ्लोरोकार्बन किंवा पॉलीयुरेथेन कोटिंगद्वारे साकार होतात, ज्यासाठी 3000h प्रवेगक वृद्धत्व चाचणी आवश्यक असते.

मजबुतीकरण स्तर(मध्यम स्तर 2 - 5 मिमी): अजैविक रेझिन बोर्ड किंवा फायबर-प्रबलित बोर्ड बनलेले, एकूण प्रभाव शक्ती आणि वाकणे कडकपणा सुधारते.

इन्सुलेशन थर(इनर लेयर 20 - 100 मिमी): EPS, XPS किंवा रॉक वूल निवडलेले, थर्मल चालकतेद्वारे नियंत्रित ऊर्जा वापर, फायर रेटिंग GB 8624 मानक पूर्ण करणे आवश्यक आहे.

बॅकिंग लेयर(तळाशी प्लेट 0.3 - 0.5 मिमी): पॅनेलचा ताण संतुलित करते, स्थापनेनंतर विरूपण आणि विकृती प्रतिबंधित करते आणि ओलावा-प्रूफ अलगाव प्रदान करते.

प्रत्येक थर उच्च तापमान आणि उच्च दाबाखाली पॉलीयुरेथेन ॲडेसिव्हसह मिश्रित आहे. इंटरलेअर पीलची ताकद असावी≥ 0.1MPa, दीर्घकालीन बाह्य वापरामध्ये कोणतेही विघटन होणार नाही याची खात्री करणे.

तांत्रिक मापदंड फरक

इंटरलेअर पील स्ट्रेंथ:≥ 0.08MPa (GB/T 2790-1995)

पृष्ठभाग कोटिंग आसंजन:क्रॉस-कट चाचणी ग्रेड 1 (GB/T 9286-1998)

प्रभाव शक्ती:≥ 10kJ/m² (10kg वाळूच्या पिशवीच्या आघातानंतर बोर्डच्या पृष्ठभागावर क्रॅक नाहीत)

थर्मल प्रतिकार:0.5 - 2.5 (m²·K)/W (कोर जाडीवर अवलंबून)

मितीय स्थिरता:लांबी बदल दर ≤ 0.3% 80°C / 24h परिस्थितीत

योग्य इमारतीचे प्रकार

उंच-उंच निवासी बाह्य भिंती(५० मीटरपेक्षा जास्त उंचीच्या इमारतींना विशेष वारा दाब प्रतिरोधक डिझाइनची आवश्यकता असते)

कमर्शियल कॉम्प्लेक्स पोडियम बाह्य भिंत सजावट आणि इन्सुलेशन

इंडस्ट्रियल पार्क ऑफिस बिल्डिंग बाहय भिंत ऊर्जा-बचत नूतनीकरण

सांस्कृतिक ठिकाण बाह्य भिंत प्रणाली(मोठ्या-स्पॅन भिंतींसाठी चांगली अनुकूलता)

हॉटेल अपार्टमेंट बाहेरील भिंत इन्सुलेशन नूतनीकरण

सानुकूल उत्पादन प्रक्रिया

डिझाइन पुष्टीकरण— ग्राहक इमारत दर्शनी रेखाचित्रे किंवा प्रस्तुतीकरण प्रदान करतो. जेसन तांत्रिक संघ रेखाचित्रांवर आधारित पॅनेल लेआउट आकृतीचे विघटन करते. लेआउट आकृती प्रत्येक पॅनेलची स्थिती, आकार, रंग आणि विशेष उघडण्याच्या आवश्यकता दर्शवते. ग्राहकांच्या पुष्टीकरणानंतर उत्पादन पुढे जाते.

उत्पादन लीड वेळ:मानक तपशील7-10 कामकाजाचे दिवस; विशेष आकाराचे पॅनेल (नॉन-स्टँडर्ड आकार, वक्र पॅनेल्स) आवश्यक आहेत15 - 20 कार्य दिवस.

नमुने आणि चाचणी समर्थन

ग्राहक खालील साहित्य विनामूल्य मिळवू शकतात:

- बोर्ड प्रदर्शन नमुने(300mm × 300mm, संपूर्ण क्रॉस-सेक्शन संरचना प्रदर्शनासह)

- उत्पादन कॅटलॉग(पूर्ण प्रकल्प प्रकरणांच्या फोटोंसह)

- प्रकल्प कामगिरी यादी(प्रकल्पाचे नाव, वापराचे प्रमाण, पूर्ण होण्याचे वर्ष सह चिन्हांकित)

साइट भेटींमध्ये स्वारस्य असलेले ग्राहक पूर्ण झालेल्या किंवा चालू असलेल्या प्रकल्प साइटला भेटी देऊ शकतात (आगाऊ आरक्षण आवश्यक; ग्राहकाने वहन केलेला वाहतूक खर्च).

अर्ज प्रकरण

वुहान (३३ मजले) मधील एका उच्चभ्रू निवासी प्रकल्पासाठी एकात्मिक बाह्य भिंतीचे पृथक्करण आणि सजावटीचे बांधकाम कठोर बजेटमध्ये आवश्यक आहे.

मूळ डिझाइनमध्ये पातळ प्लास्टरिंग इन्सुलेशन प्रणाली निर्दिष्ट केली होती, परंतु विकासक नंतरच्या क्रॅकिंग आणि देखभाल समस्यांबद्दल चिंतित होते, शेवटी बाह्य संमिश्र एकात्मिक बोर्डवर स्विच केले. 50mm जाड XPS कोर मटेरियल + 2mm अजैविक रेझिन बोर्ड फिनिश, ड्राय-हँगिंग इन्स्टॉलेशन वापरणे.

बांधकाम घेतले९० दिवस— मूळ पातळ प्लास्टरिंग योजनेपेक्षा 10 दिवस जास्त, परंतु नंतरच्या देखभालीचे धोके लक्षणीयरीत्या कमी केले.

वेगवेगळ्या सजावटीच्या पॅनल्सची तुलना

वारंवार विचारले जाणारे प्रश्न

Q1: बाह्य संमिश्र एकत्रित बोर्ड आणि थर्मल इन्सुलेशन डेकोरेटिव्ह बोर्डमध्ये काय फरक आहे?

A1: बाह्य संमिश्र एकत्रित बोर्ड मूलभूत इन्सुलेशन आणि सजावटीच्या संरचनेत मजबुतीकरण आणि जलरोधक स्तर जोडतो. यात उत्तम प्रभाव प्रतिरोध, मितीय स्थिरता आणि जलरोधक कार्यप्रदर्शन आहे, ज्यामुळे ते उंचावरील आणि मोठ्या प्रकल्पांसाठी योग्य बनते.

Q2: बाह्य संमिश्र एकात्मिक बोर्डचे सेवा आयुष्य किती काळ आहे?

A2: डिझाइन सेवा जीवन आहे20-25 वर्षेयोग्य स्थापना आणि सामान्य वापराच्या परिस्थितीसह.

Q3: 100 मीटरपेक्षा जास्त उंचीच्या इमारतींमध्ये बाह्य संमिश्र एकात्मिक बोर्ड वापरता येईल का?

A3: होय. 50 मीटरपेक्षा जास्त उंचीच्या इमारतींना विशेष पवन दाब प्रतिरोधक डिझाइनची आवश्यकता असते. आमची तांत्रिक टीम पवन भाराची गणना करू शकते आणि योग्य निराकरणे देऊ शकते.
