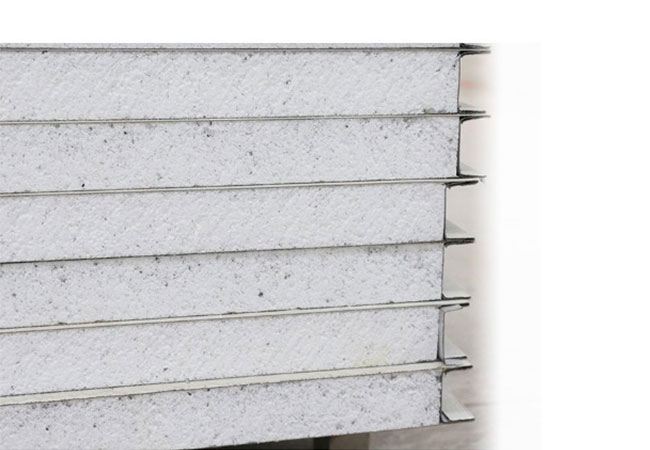

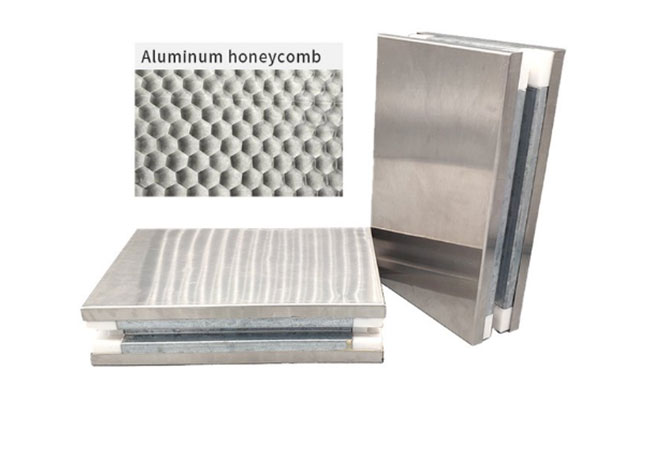

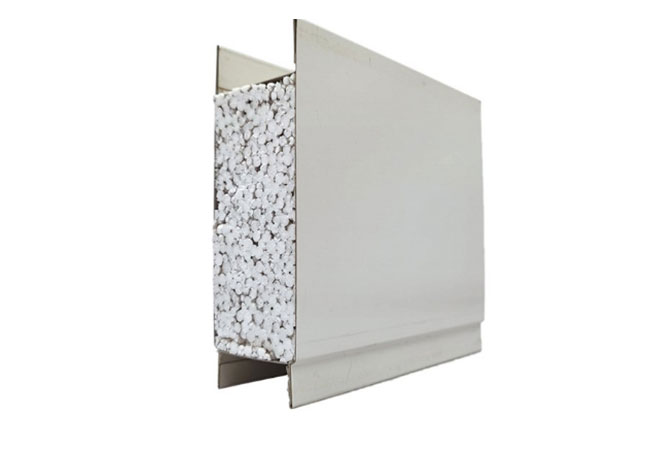

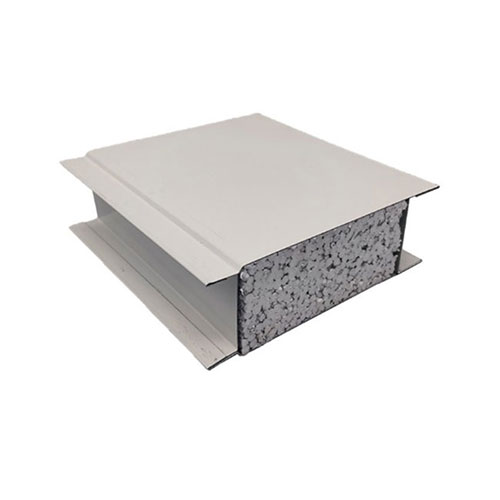

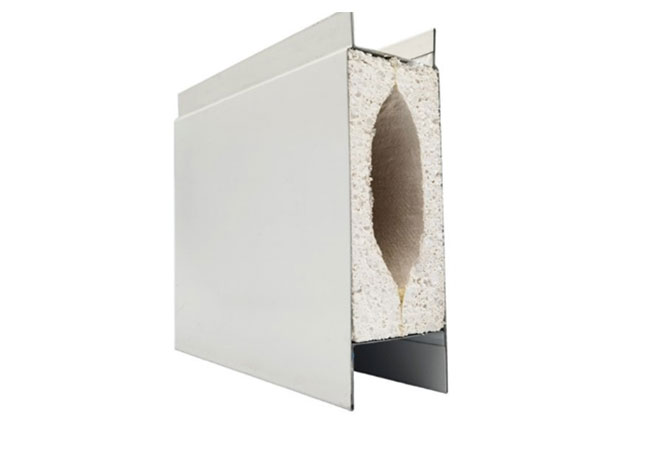

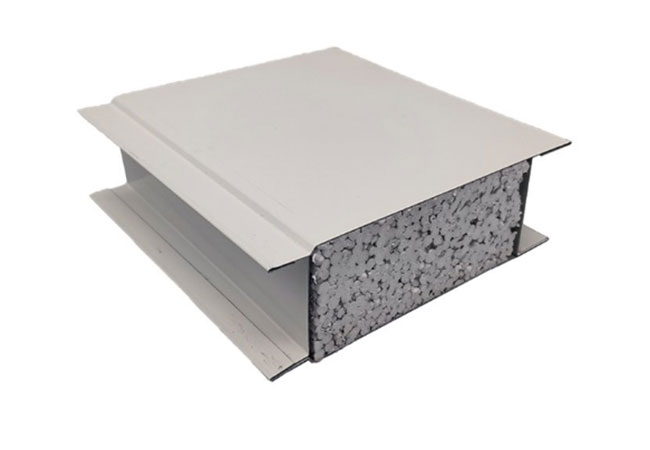

ऍसेप्टिक विभाजन पॅनेल

बांधकाम साहित्याचा निर्माता म्हणून, जेसन बिल्डिंग मटेरियल क्रॉस-दूषित होण्यापासून रोखण्यासाठी डिझाइन केलेले ऍसेप्टिक विभाजन पॅनेल ऑफर करते. या पॅनेल्समध्ये एकसमान जाडी, एक मजबूत रचना आणि जलरोधक, सहज-स्वच्छ पृष्ठभाग आहेत जे दीर्घकालीन वंध्यत्व राखतात; याव्यतिरिक्त, ते हलक्या वजनाच्या डिझाइनचा अभिमान बाळगतात जे सोयीस्कर स्थापना, विघटन आणि लवचिक पुनर्रचना करण्यास अनुमती देते.

ऍसेप्टिक विभाजन पॅनेल म्हणजे काय

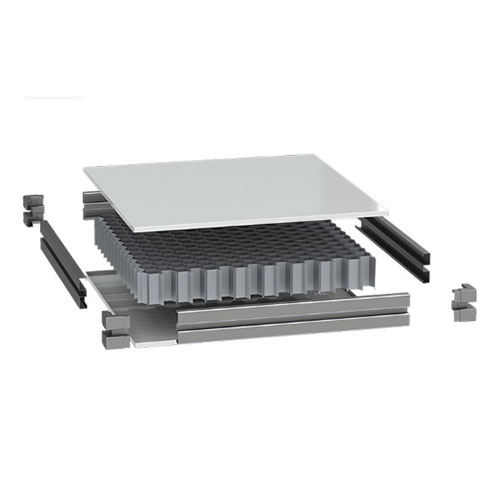

ऍसेप्टिक विभाजन पॅनेल हे शुद्ध झोनिंग असलेले शुद्धीकरण पॅनेल आहे ज्यामध्ये कोर डिझाइन फोकस आहे, क्रॉस-झोन एअर सर्कुलेशन आणि दूषित प्रसार समस्यांना संबोधित करते. सामान्य विभाजन पॅनेलमधील मुख्य फरक चार-एज स्टेप्ड सीलिंग स्ट्रक्चरमध्ये आहे, जो प्रत्येक स्थापित पॅनेलमध्ये दुहेरी सीलिंग अडथळा तयार करतो.

याव्यतिरिक्त, विभाजन पॅनेल आणि छत आणि मजल्यांमधील कनेक्शनवर विशेष सील कॉन्फिगर केले जातात, प्रत्येक स्वतंत्र जागेसाठी हवाबंदपणा सुनिश्चित करतात आणि वेगवेगळ्या स्वच्छतेच्या पातळीच्या क्षेत्रांमधील हवेचा प्रवाह रोखतात.

ऍसेप्टिक झोनिंग विभाजन डिझाइनचे मुख्य मुद्दे

एसेप्टिक विभाजन पॅनेलसह विभाजन डिझाइनमध्ये लक्ष केंद्रित करण्यासाठी तीन प्रमुख नोड्स:

एअर प्रेशर ग्रेडियंट झोनिंग- चा सकारात्मक दबाव फरक5 - 15Paवेगवेगळ्या स्वच्छतेच्या पातळीच्या क्षेत्रांमध्ये राखले पाहिजे. विभाजन पॅनेलची एकूण हवाबंदपणा थेट दबाव फरक स्थिरतेवर परिणाम करते.

साहित्य हस्तांतरण अलगाव— वर्कशॉप मटेरियल पॅसेजवेजसाठी बफर रूम किंवा पास-थ्रू विंडोची शिफारस केली जाते. क्रॉस-झोन एअरफ्लो एक्सचेंज टाळण्यासाठी विभाजन पॅनेलमधील उघडणे सीलबंद केले जावे.

कार्मिक प्रवेश नियंत्रण— वेगवेगळ्या झोनमध्ये एअर शॉवर किंवा चेंजिंग रूम स्थापित केले आहेत. दरवाजा उघडण्याच्या भोवतालच्या विभाजन पॅनेलला मजबुतीकरण आवश्यक आहे, ज्यामध्ये स्ट्रक्चरल मजबुती वाढवण्यासाठी मेटल डोर फ्रेम्स स्थापित केल्या आहेत.

झोनिंग डिझाइन टप्प्यात एअरफ्लो ऑर्गनायझेशन आकृती काढण्याची शिफारस केली जाते, प्रत्येक क्षेत्रासाठी दाब फरक दिशा आणि हवा बदल दर आवश्यकता स्पष्ट करते, नंतर विभाजन पॅनेल लेआउट आणि निवडीसह पुढे जा. Jiesen टीम तपशीलवार रेखाचित्र डिझाइन समर्थन प्रदान करू शकते.

तांत्रिक तपशील मुख्य मुद्दे

पॅनेलची जाडी:50 मिमी (मानक) / 75 मिमी / 100 मिमी

मुख्य सामग्री घनता:रॉक वूल ≥ 120kg/m³ / PU अंदाजे 40 - 45kg/m³

सील करण्याची पद्धत:जीभ-आणि-खोबणी + EPDM सीलिंग स्ट्रिप्स / ॲल्युमिनियम मिश्र धातु कील + पोकळ सील

हवा घट्टपणा चाचणी:हवा गळती दर ≤२%50Pa अंतर्गत दबाव फरक

ध्वनी इन्सुलेशन कामगिरी:RW ≥ 30dB (50 मिमी जाडी PU) / RW ≥ 35dB (75 मिमी जाडी खडक लोकर)

प्रभाव प्रतिकार:10kg वाळूची पिशवी 1m उंचीवरून खाली पडली, पॅनेलला कोणतेही भेदक नुकसान झाले नाही

अनुप्रयोग उद्योग आणि परिस्थिती

फार्मास्युटिकल एंटरप्राइज फिलिंग कार्यशाळा- क्रॉस-दूषित होण्यापासून रोखण्यासाठी वेगवेगळ्या औषधांच्या वाणांमधील शारीरिक अलगाव

अन्न मिश्रित उत्पादन कार्यशाळा- अम्लीय आणि अल्कधर्मी उत्पादन क्षेत्रांमधील पृथक्करण

पीई बॅग भरण्याच्या कार्यशाळा- भरण्याचे क्षेत्र आणि बाहेरील पॅकेजिंग मटेरियल स्टोरेज एरियामधील स्वच्छ अलगाव

सौंदर्य प्रसाधने इमल्सिफिकेशन कार्यशाळा— इमल्सिफिकेशन टाकीचे क्षेत्र आणि विश्रांती क्षेत्र यामधील झोनिंग नियंत्रण

तृतीय-पक्ष चाचणी प्रयोगशाळा— सूक्ष्मजीवशास्त्र कक्ष आणि भौतिक आणि रासायनिक खोल्यांमधील कठोर विभाजने

ग्लास विभाजनांशी तुलना

काचेचे विभाजने चांगले प्रकाश प्रक्षेपण देतात परंतु पूर्ण सीलिंग साध्य करू शकत नाहीत (सीलंट वृद्ध होणे आणि सैल होण्याच्या दीर्घकालीन जोखमीसह, काच आणि किलमधील अंतरांवर सीलंट आवश्यक आहे). ते देखील जड आहेत (10 मिमी टेम्पर्ड ग्लास अंदाजे आहे25kg/m²).

ऍसेप्टिक विभाजन पॅनेल अपारदर्शक असले तरी, निरीक्षण खिडक्या भिंतीवर वाजवीपणे स्थापित केल्या जाऊ शकतात (डबल-लेयर सीलबंद काचेच्या निरीक्षण खिडक्या, आकार300 मिमी × 400 मिमी, भिंतीच्या समान जाडीसह), सीलिंगची अखंडता राखताना दृश्य आवश्यकता पूर्ण करणे.

विभाजन पॅनेलची किंमत अंदाजे आहे40% - 50%काचेच्या विभाजनांचे, काचेपेक्षा चांगले थर्मल इन्सुलेशन आणि ध्वनी इन्सुलेशन कार्यक्षमता.

सानुकूलित सूचना

विभाजन पॅनेल खालील पॅरामीटर्सनुसार सानुकूलित केले जाऊ शकतात:

पॅनेल उघडणे— निरीक्षण खिडक्या, पास-थ्रू खिडक्या, वेंटिलेशन ओपनिंग, कारखान्यात प्री-कट, थेट साइटवर स्थापित करण्यासाठी राखीव स्थाने.

विशेष-आकाराचे पटल— उजव्या कोन नसलेल्या कोपऱ्यांसाठी किंवा बहुभुज कार्यशाळेसाठी, CAD रेखाचित्रे, वास्तविक कोनानुसार सानुकूलित उत्पादन प्रदान करा.

कॉलम क्लॅडिंग पॅनेल— स्टील स्ट्रक्चर फॅक्टरी कॉलम, U-shaped किंवा L-shaped सानुकूलित उत्पादन गुंडाळण्यासाठी, एक-वेळ कारखाना तयार केल्याने ऑन-साइट स्प्लिसिंग कमी होते.

अर्ज प्रकरण

जिआंग्सू प्रांतातील फार्मास्युटिकल एंटरप्राइझमध्ये ठोस तयारी कार्यशाळेसाठी दोन लगतच्या उत्पादन ओळींमध्ये संपूर्ण शारीरिक अलगाव आवश्यक आहे — उत्पादन लाइन A उत्पादन करणारी सेफॅलोस्पोरिन औषधे आणि उत्पादन लाइन बी सामान्य तोंडी तयारी तयार करणारी.

दोन क्षेत्रांमध्ये वायु क्रॉस-फ्लो किंवा कर्मचारी क्रॉस-दूषित होण्यास परवानगी नव्हती.75 मिमी जाड रॉक लोकर ऍसेप्टिक विभाजन पॅनेलनिवडले होते, ज्यामध्ये विभाजन कमाल मर्यादेपासून स्ट्रक्चरल फ्लोअर स्लॅबपर्यंत अंतर नसलेले होते. भिंतीवरील सर्व पाईप ओपनिंग सील करण्यात आले.

पूर्ण झाल्यानंतर दबाव फरक चाचणी परिणाम:12Paसमीप झोनमध्ये सकारात्मक दाब फरक राखला गेला, झोनमध्ये कोणताही कण प्रसार आढळला नाही.

भिन्न झोनिंग स्तर विभाजन कॉन्फिगरेशन संदर्भ

वारंवार विचारले जाणारे प्रश्न

Q1: ऍसेप्टिक विभाजन पॅनेल आणि सामान्य विभाजन पॅनेलमध्ये काय फरक आहे?

A1: मुख्य फरक चार-एज स्टेप्ड सीलिंग स्ट्रक्चरमध्ये आहे, जो प्रत्येक स्थापित पॅनेलमध्ये दुहेरी सीलिंग अडथळा तयार करतो. सामान्य विभाजन पॅनेल्स सामान्यत: सील न करता साधे लॅप जोड वापरतात, जे वेगवेगळ्या स्वच्छता क्षेत्रांमध्ये हवाबंदपणा सुनिश्चित करू शकत नाहीत.

Q2: वेगवेगळ्या स्वच्छता झोनमध्ये दबाव फरक स्थिरता कशी सुनिश्चित करावी?

A2: सीलबंद विभाजन पॅनेल वापरण्याव्यतिरिक्त, दबावातील फरक स्थिरतेसाठी जागा संपूर्ण सील करणे आवश्यक आहे — ज्यामध्ये कमाल मर्यादा, मजला, पाईप उघडणे आणि दरवाजाचे अंतर समाविष्ट आहे. सिस्टमच्या सीलिंग कार्यक्षमतेची पडताळणी करण्यासाठी स्थापनेनंतर सर्वसमावेशक हवाबंदिस्ती चाचणी घेण्याची शिफारस केली जाते.
